Quelles sont les normes internationales pour les brides filetées ?

Salut! En tant que fournisseur de brides filetées, on me pose souvent des questions sur les normes internationales relatives aux brides filetées. J'ai donc pensé écrire ce blog pour partager quelques idées sur ce sujet.

Tout d’abord, comprenons ce que sont les brides filetées. Les brides filetées sont un type de bride comportant des filetages à l'intérieur de l'alésage. Ils sont utilisés pour connecter des tuyaux, des vannes ou d'autres équipements dans un système de tuyauterie. Ils sont très pratiques car ils ne nécessitent pas de soudure, ce qui facilite l'installation et le retrait.

Passons maintenant aux normes internationales. Il existe plusieurs normes bien connues qui régissent la conception, les dimensions et les performances des brides filetées.

ASME B16.5

L'une des normes les plus reconnues est l'ASME B16.5. Cette norme provient de l'American Society of Mechanical Engineers. Il couvre les brides de tuyaux et les raccords à brides dans les tailles NPS 1/2 à NPS 24 pour les classes de pression 150, 300, 400, 600, 900, 1 500 et 2 500.

ASME B16.5 spécifie les dimensions, les tolérances et les matériaux des brides filetées. Par exemple, il détaille le diamètre extérieur, le diamètre du cercle de boulons, ainsi que le nombre et la taille des boulons pour chaque classe de pression et taille. Les matériaux peuvent aller de l'acier au carbone à l'acier inoxydable, selon l'application. Si vous travaillez sur un projet en Amérique du Nord ou dans un endroit qui suit les pratiques d'ingénierie américaines, c'est la norme à laquelle vous aurez probablement affaire.

EN 1092-1

En Europe, la norme EN 1092 - 1 est la référence en matière de brides. Cela fait partie d'une série de normes européennes pour les brides. Cette norme couvre les brides des tailles DN 10 à DN 4000 pour différentes pressions nominales.

La norme EN 1092 - 1 présente différents types de brides et conceptions de revêtement par rapport à l'ASME B16.5. Il comporte également des exigences spécifiques concernant les matériaux et les processus de fabrication. Par exemple, le revêtement de la bride peut être une face plate, une face surélevée ou une face à joint annulaire, chacune avec ses propres scénarios d'application. Si vous fournissez des brides filetées à des clients européens, vous devez vous assurer que vos produits sont conformes à cette norme.

HE B2220

Le Japon possède sa propre norme, JIS B2220, pour les brides. Il couvre les brides de tailles allant de 10 A à 2 000 A pour différentes pressions nominales. Les brides JIS ont des dimensions et des conceptions de revêtement uniques. Les matériaux et critères de fabrication sont également définis selon les exigences de l’industrie japonaise. Si vous ciblez le marché japonais ou des projets en Asie qui respectent les normes japonaises, vous devrez adhérer à JIS B2220.

ISO 7005-1

L'Organisation internationale de normalisation (ISO) dispose également d'une norme pour les brides métalliques, ISO 7005 - 1. Cette norme constitue en quelque sorte un pont entre les différentes normes régionales. Il vise à fournir un ensemble commun d’exigences pour les brides au niveau international. Il couvre les brides des tailles DN 10 à DN 3000 pour différentes pressions nominales.

La norme ISO 7005 - 1 contribue à garantir que les brides peuvent être utilisées de manière interchangeable dans différentes parties du monde, ce qui est idéal pour les projets mondiaux. Cependant, il est important de noter que même s'il s'agit d'une norme internationale, les réglementations locales et les préférences des clients peuvent néanmoins exiger le respect des normes régionales.

Pourquoi ces normes sont importantes

Ces normes sont extrêmement importantes pour plusieurs raisons. Premièrement, ils garantissent la compatibilité des brides filetées avec les autres composants du système de tuyauterie. Par exemple, si vous utilisez une bride filetée pour connecter un tuyau et une vanne, les dimensions standard garantissent qu'ils s'emboîtent correctement.

Deuxièmement, ils garantissent la sécurité et la fiabilité du système de tuyauterie. Les normes définissent les exigences minimales concernant les matériaux, l'épaisseur et les processus de fabrication. Cela signifie qu'une bride filetée fabriquée selon une norme reconnue est moins susceptible de tomber en panne dans des conditions de fonctionnement normales.

Enfin, le respect des normes internationales peut nous ouvrir de nouveaux marchés en tant que fournisseurs. Des clients du monde entier font confiance à des produits qui répondent à des normes bien connues. Cela leur donne confiance dans la qualité des brides filetées qu'ils achètent.

Notre gamme de produits

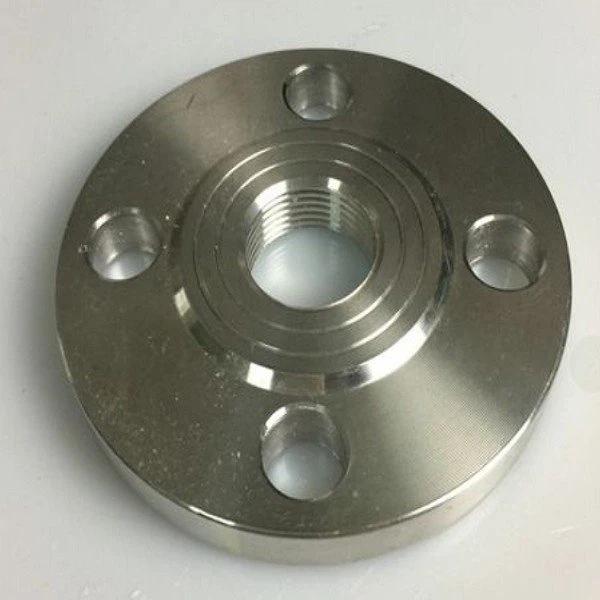

Dans notre entreprise, nous proposons une large gamme de brides filetées conformes à ces normes internationales. Nous avonsBride aveugle taraudée, qui sont utilisés pour fermer l'extrémité d'un tuyau. Ils sont parfaits pour les applications dans lesquelles vous devez bloquer un pipeline de manière temporaire ou permanente.

NotreBride filetée NPT pour tuyau galvanisésont recouverts de zinc pour éviter la corrosion. Ils sont idéaux pour les environnements extérieurs ou humides où la rouille pourrait poser un problème.

Nous avons égalementBride filetée réductrice, qui sont utilisés pour connecter des tuyaux de différentes tailles. Ceux-ci sont très utiles dans les systèmes de tuyauterie où vous devez modifier le diamètre du tuyau.

Conclusion

En conclusion, la compréhension des normes internationales relatives aux brides filetées est cruciale tant pour les fournisseurs que pour les clients. Qu'il s'agisse de l'ASME B16.5 en Amérique, de la EN 1092-1 en Europe, de la JIS B2220 au Japon ou de la norme ISO 7005-1 à l'échelle mondiale, ces normes garantissent la qualité, la compatibilité et la sécurité des brides filetées.

Si vous recherchez des brides filetées de haute qualité répondant aux normes internationales, nous serions ravis de vous entendre. Nous nous engageons à fournir les meilleurs produits et services à nos clients. Que vous ayez un petit projet ou une application industrielle à grande échelle, nous pouvons vous fournir les brides filetées qui vous conviennent. Contactez-nous pour entamer une discussion sur l’approvisionnement et trouver la solution parfaite pour vos besoins.

Références

• ASME B16.5 - Brides de tuyaux et raccords à brides
• EN 1092 - 1 - Brides et leurs joints - Brides circulaires pour tuyaux, vannes, raccords et accessoires, désignées PN - Partie 1 : Brides en acier
• JIS B2220 - Brides de tuyaux et raccords à brides
• ISO 7005 - 1 - Brides métalliques - Partie 1 : Brides en acier
