Quel est le motif de boulon d'une glissade sur la bride?

Quel est le motif de boulon d'une glissade sur la bride?

En tant que fournisseur de confiance de brides, j'ai rencontré de nombreuses demandes de renseignements concernant le modèle de boulon de ces composants essentiels. Comprendre le motif de boulon est crucial pour assurer une installation, une compatibilité et une fonctionnalité appropriées dans divers systèmes de tuyauterie. Dans cet article de blog, je vais me plonger dans les détails du motif de boulon d'une bride à glissement, de sa signification et de son impact sur vos projets de tuyauterie.

Comprendre le glissement sur les brides

Avant de plonger dans le motif du boulon, passons en revue brièvement ce qu'est un glissement sur la bride. Un glissement sur la bride est un type de bride qui glisse sur l'extrémité d'un tuyau et est ensuite soudé en place. C'est l'une des brides les plus couramment utilisées dans les systèmes de tuyauterie en raison de sa facilité d'installation et de l'efficacité du coût. Les brides à glissement sont disponibles dans une variété de matériaux, y compris l'acier au carbone, l'acier inoxydable et l'acier en alliage, pour s'adapter à différentes applications et environnements.

L'importance du motif de boulons

Le motif de boulon d'un glissement sur la bride fait référence à la disposition et à la taille des trous de boulon sur la face de la bride. Il s'agit d'une spécification critique car elle détermine comment la bride sera connectée à d'autres composants du système de tuyauterie, tels que des vannes, des pompes ou d'autres brides. Un motif de boulon approprié assure une connexion sécurisée et fuite, ce qui est essentiel pour l'innocuité et l'efficacité de l'ensemble du système.

Composants d'un motif de boulon

1. Nombre de trous de boulons: Le nombre de trous de boulons dans une glissade sur la bride peut varier en fonction de la taille et de la pression de pression de la bride. Les brides plus petites peuvent avoir 4 ou 8 trous de boulons, tandis que les plus grandes brides peuvent avoir 12, 16 ou plus. Le nombre de trous de boulons est déterminé par les normes de l'industrie et est conçu pour distribuer uniformément la force de serrage autour de la face de la bride.
2. Diamètre du trou du boulon: Le diamètre des trous de boulons est également un facteur important. Il doit être suffisamment grand pour s'adapter aux boulons utilisés pour la connexion, mais pas si grand qu'il compromet l'intégrité de la bride. Le diamètre du trou du boulon est généralement spécifié dans les normes de l'industrie et est lié à la taille des boulons.
3. Diamètre du cercle de tangage (PCD): Le diamètre du cercle de tangage est le diamètre du cercle qui passe à travers le centre de tous les trous de boulons. Il s'agit d'une dimension clé dans le motif du boulon car il détermine l'espacement entre les trous des boulons. Un PCD cohérent garantit que les boulons sont également espacés autour de la face de la bride, ce qui est crucial pour une force de serrage équilibrée.

Normes de l'industrie pour les modèles de boulons

Il existe plusieurs normes internationales qui régissent les modèles de boulons de glissement sur les brides. Certaines des normes les plus utilisées comprennent:

1. ASME B16.5: Ceci est la norme de la Société américaine des ingénieurs mécaniques pour les brides de tuyaux et les raccords à bride. Il couvre une large gamme de tailles de bride et de notes de pression et fournit des spécifications détaillées pour les motifs de boulons.
2. En 1092 - 1: Il s'agit de la norme européenne pour les brides. Il est utilisé dans de nombreux pays d'Europe et fournit des spécifications similaires pour les dimensions de la bride et les modèles de boulons.

Exemples de modèles de boulons

Jetons un coup d'œil à certains modèles de boulons communs pour différentes tailles de glissement sur les brides:

1. Brise de petite taille: Pour un petit glissement de glissement sur une bride avec une taille de tuyau (NP) de 1/2 pouce et une évaluation de pression de 150 lb, le motif de boulon peut être composé de 4 trous de boulon avec un diamètre de trou de boulon de 9/16 pouces et un PCD de 2 3/8 pouces.
2. Brides de taille moyenne: Un glissement de taille moyenne sur une bride avec un NPS de 4 pouces et une évaluation de pression de 300 lb peuvent avoir 8 trous de boulon avec un diamètre de trou de boulon de 7/8 pouces et un PCD de 7 1/2 pouces.
3. Bides de grande taille: Pour un glissement de grande taille sur une bride avec un NPS de 12 pouces et une évaluation de pression de 600 lb, le motif de boulon peut être composé de 16 trous de boulon avec un diamètre de trou de boulon de 1 1/8 pouces et un PCD de 18 1/2 pouces.

Impact du modèle de boulon sur la compatibilité

Le motif de boulon d'un glissement sur la bride est un facteur clé pour déterminer sa compatibilité avec d'autres composants du système de tuyauterie. Si le motif de boulon de deux brides ne correspond pas, ils ne peuvent pas être directement connectés. Dans de tels cas, des adaptateurs ou des raccords spéciaux peuvent être nécessaires, ce qui peut ajouter au coût et à la complexité de l'installation.

Notre gamme de produits

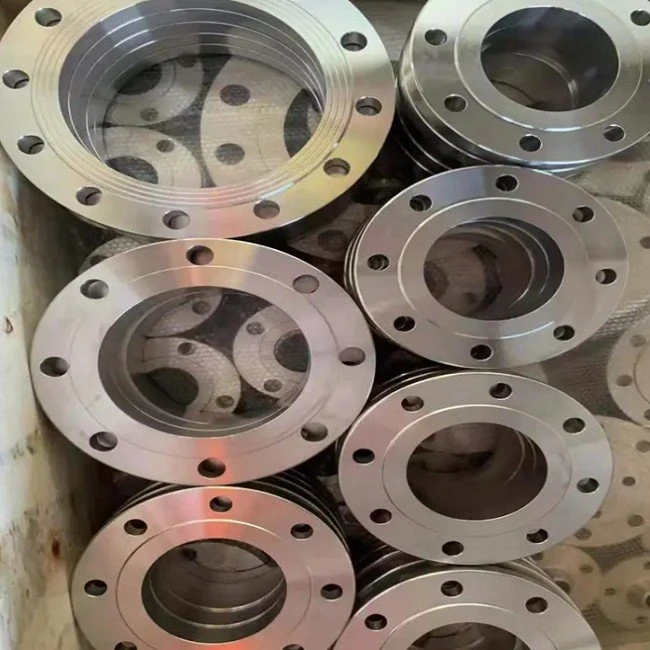

En tant que fournisseur de glissières Slip on, nous proposons une large gamme de produits avec différents modèles de boulons pour répondre aux divers besoins de nos clients. Notre gamme de produits comprendPN10 PN16 Slip on Bride, qui conviennent aux applications de pression moyenne. Nous fournissons égalementSlipage en acier inoxydable sur la bridepour les applications où une résistance à la corrosion est nécessaire. De plus, notre304 316 310 SS Slip on Bridesont fabriqués à partir de matériaux en acier inoxydable de haute qualité, qui offrent une excellente résistance et durabilité.

Conclusion

En conclusion, le motif de boulon d'un glissement sur la bride est une spécification critique qui joue un rôle vital dans l'installation et la fonctionnalité appropriées des systèmes de tuyauterie. Comprendre les composants du modèle de boulons, les normes de l'industrie et leur impact sur la compatibilité est essentiel pour toute personne impliquée dans des projets de tuyauterie.

Si vous êtes sur le marché pour les brides de glissement et avez besoin d'aide pour choisir le modèle de boulon droit pour votre application, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à vous fournir le soutien technique et les produits de haute qualité dont vous avez besoin pour votre projet.

Références

• ASME B16.5 - Brides de tuyaux et raccords à bride
• EN 1092 - 1 - Bouchets - Partie 1: Fricots en acier
